Das Heatbreak trennt die heiße Zone des Hotends vom Kühlkörper. Sein dünnwandiger Abschnitt begrenzt, wie weit die Wärme nach oben wandert. Wird diese Grenze unscharf, weicht das Filament schon über der Schmelzzone auf und der Extruder schiebt gegen einen Pfropf.
Was ein Heatbreak leistet

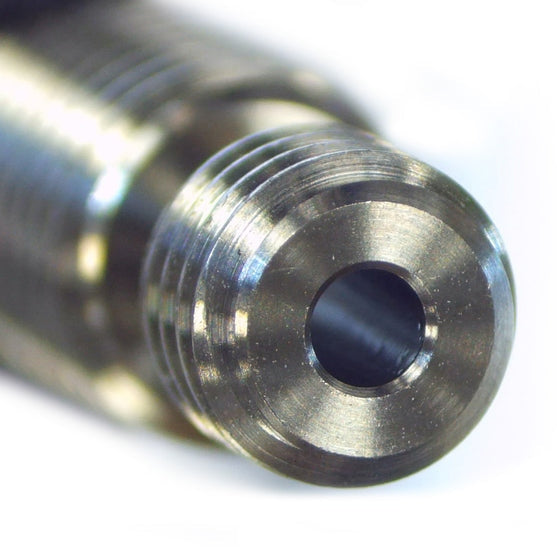

Der Übergang zwischen Heizblock und Kühlkörper muss auf wenigen Millimetern von rund 250 °C auf unter 50 °C fallen. Dafür ist der Steg dünn und aus einem Werkstoff mit geringer Wärmeleitung, meist Edelstahl. Ein Titan-Heatbreak leitet noch weniger und verschiebt die Grenze weiter nach unten.
Bimetall und PTFE-Einsatz
Bimetallische Ausführungen kombinieren einen Edelstahlsteg mit einem Kupfermantel: geringe Leitung an der Trennstelle, gute Leitung dort, wo Wärme abgeführt werden soll. Heatbreaks mit PTFE-Einsatz führen das Filament reibungsarm, begrenzen die Düsentemperatur aber auf etwa 240 °C, weil PTFE darüber zersetzt. Für ABS, PC und PA gehört eine Ganzmetall-Ausführung ins Hotend.
Woran ein defektes Heatbreak erkennbar ist
Der Druck läuft an, setzt nach mehreren Minuten aus und die Düse ist nach dem Abkühlen frei. Das ist das Bild eines Heat Creep: Wärme steigt weiter nach oben als vorgesehen, das Filament quillt über der Schmelzzone auf und klemmt. Prüfe zuerst den Kühlkörperlüfter, danach den Sitz des Heatbreaks.
Beim Einbau
Düse und Heatbreak dichten im Heizblock gegeneinander ab. Angezogen wird auf Betriebstemperatur, sonst tritt Schmelze am Gewinde aus.
