BigTreeTech SKR MINI E3 V3.0

BigTreeTech SKR MINI E3 V3.0 – Leiser Druck per Board-Tausch

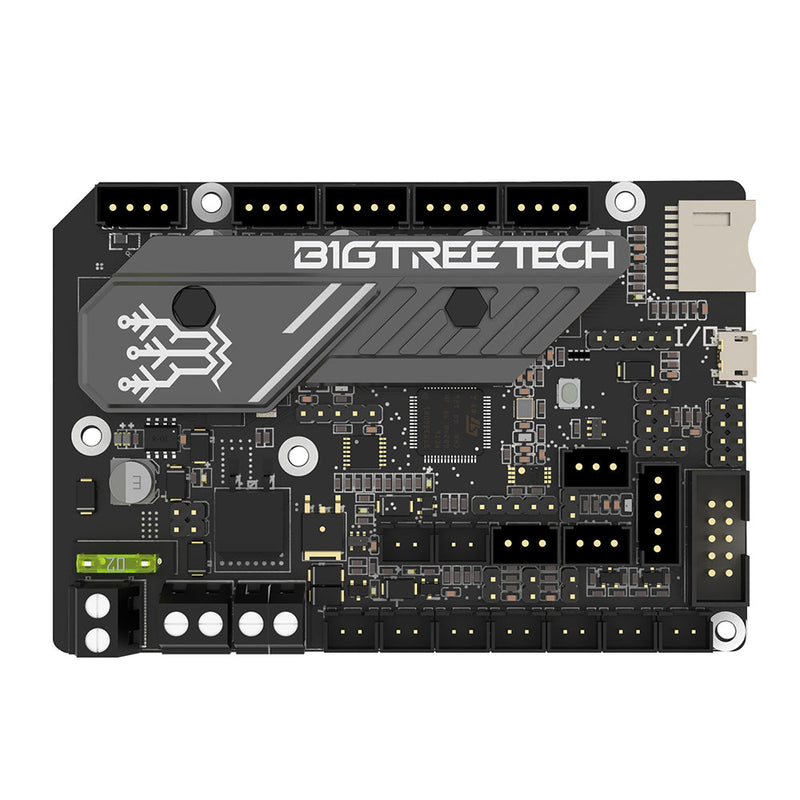

Das SKR MINI E3 V3.0 ist ein 32-Bit-Silent-Mainboard, das als direkter Ersatz für das originale 8-Bit-Board vieler Creality-Drucker konzipiert wurde. Es richtet sich an Ender-3-, Ender-5- und CR-10S-Nutzer, die störende Schrittmotorgeräusche loswerden und gleichzeitig Anschlüsse für Upgrades wie BLTouch oder CR-Touch gewinnen wollen. Formfaktor und Kabelbelegung sind auf die Serie abgestimmt, sodass der Umbau ohne Umbau des Gehäuses auskommt.

Auf einen Blick – Deine Vorteile:

• Leise Schrittmotoransteuerung: Silent-Treiber mit UART-Steuerung senken das Betriebsgeräusch spürbar – der Drucker wird auch im Wohnraum erträglich.
• Drop-in-Upgrade: Auf Verkabelung und Bauform der Creality-Serie ausgelegt, laut Hersteller als problemloser Direktersatz für das Originalboard gedacht.
• Bereit für Auto-Bed-Leveling: Eigene Ports für BLTouch oder CR-Touch sparen Adapterlösungen und Löten.
• Sensorless Homing: X- und Y-Endschalter können bei korrekter Konfiguration entfallen – weniger Kabel im Bauraum.
• Moderne Schnittstellen: USB Micro B und microSD für Firmware-Updates und Druckstarts, dazu mehrere regelbare Lüfterausgänge.

Breitere Druckerkompatibilität als die Vorversion

Anders als das SKR MINI E3 V2.0 ist die V3.0 hardwareseitig erweitert und laut Datenblatt nicht mehr nur zum Ender 3, sondern auch zu Ender 5, Ender 5 Pro sowie CR-10S/S4/S5 kompatibel.

Überarbeitete Hardware im Detail

Verbaut ist die aktuelle MCU der G0-Serie, der Kühlkörper fällt größer aus als beim Vorgänger. Der SPI-Ausgang lässt sich zwischen +3,3 V und +5 V wählen, was externe Sensoren flexibler anbindet. Das Board wiegt 181 g.

Häufig gestellte Fragen (FAQ)

Kann ich mein originales Creality-Display weiterverwenden?

Nur das LCD12864 des Ender 3 passt. Andere Original-Displays der Ender- und CR-Serie sind laut Hersteller nicht kompatibel – dafür lassen sich BTT-TFT-Touchscreens mit 2,4 oder 3,5 Zoll anschließen.

Muss ich vor dem Einbau Firmware flashen?

Die passende Firmware für die V3.0 stellt BigTreeTech im offiziellen GitHub-Repository bereit; das Aufspielen erfolgt per microSD oder USB.

Funktioniert Sensorless Homing automatisch?

Nein. Die Funktion wird für X und Y unterstützt, setzt aber eine korrekte Firmware-Konfiguration voraus.
