Bondtech HeatLink Ferrule

Bondtech HeatLink Ferrule – Heizpatrone anschließen ohne Löten

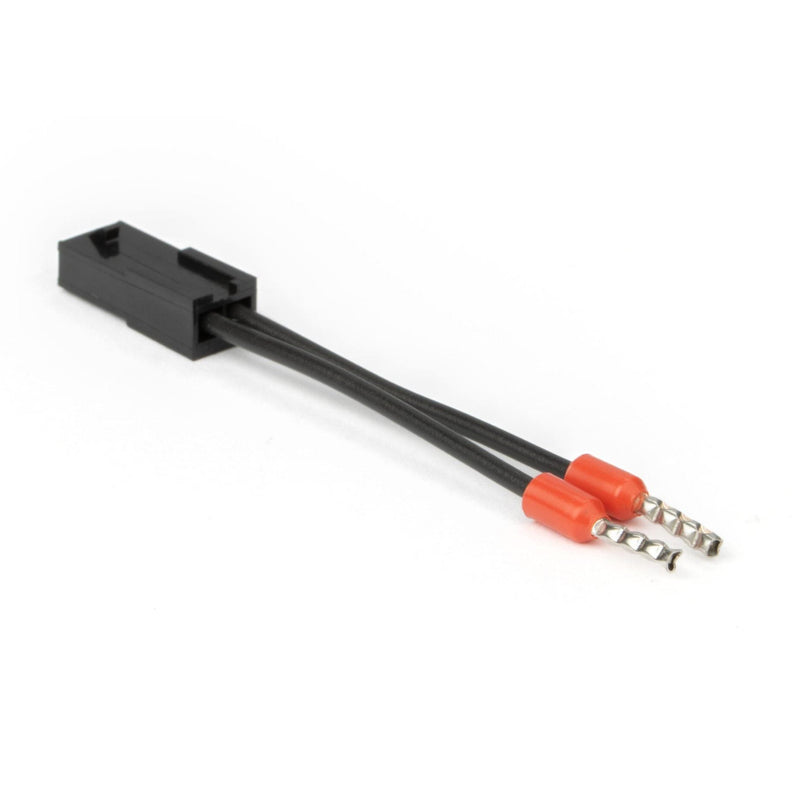

Das HeatLink Ferrule ist ein 50 mm kurzes Interface-Kabel mit Molex-Micro-Fit-3.0-Stecker auf der einen und Ferrule-Anschluss auf der anderen Seite. Es verbindet Bondtech-Heizpatronen und -Thermistoren mit der vorhandenen Druckerelektronik, ohne dass Kabel gelötet oder gecrimpt werden müssen. Gedacht ist es für alle, die beim Hotend-Umbau die Originalverkabelung nicht verändern wollen.

Auf einen Blick – Deine Vorteile:

• Kein Löten: Steckverbindung statt Lötkolben – der Umbau gelingt auch ohne Elektronikerfahrung und ist jederzeit rückrüstbar.
• Ferrule-Anschluss: Passt an Klemmleisten mit Aderendhülsen-Aufnahme, wie sie bei vielen Prusa- und Creality-Boards für die Heizpatrone verwendet werden.
• 50 mm Baulänge: Das Kabel verschwindet komplett im Elektronikgehäuse, es hängt nichts lose heraus.
• Molex Micro-Fit 3.0: Standardisierte Schnittstelle zum HeatLink-System – Heizer und Thermistoren lassen sich später tauschen, ohne erneut zu verkabeln.
• 5 g Gewicht: Reines Verbindungsteil im Gehäuse, ohne Einfluss auf die bewegte Masse am Druckkopf.

Geprüfte Modellliste statt Rätselraten

Für den Anschluss von 50-W-Heizpatronen nennt Bondtech unter anderem Prusa i3 MK2/MK2.5/MK3 (inkl. s/+), Creality CR-10 samt s-Varianten, CR-20 Pro, CR-5 Pro, CR-X sowie Ender-3, Ender-3 Pro und Ender-3 V2; insgesamt sollen laut Hersteller mindestens 25 Creality- und Prusa-Modelle abgedeckt sein.

Modulares HeatLink-System

HeatLink trennt Heizer bzw. Thermistor vom druckerspezifischen Anschluss: Das 50 mm lange Interface-Kabel übernimmt die Anpassung an den jeweiligen Drucker, während die Komponente selbst über Molex Micro-Fit 3.0 angesteckt wird.

Häufig gestellte Fragen (FAQ)

Ist eine Heizpatrone oder ein Thermistor im Lieferumfang enthalten?

Nein. Geliefert wird ausschließlich das Interface-Kabel im Beutel. Heizpatrone oder Thermistor aus dem HeatLink-Programm werden separat benötigt.

Kann ich das Kabel auch für einen 300 °C Thermistor nutzen?

Das HeatLink-Programm sieht Interface-Kabel für Thermistoren vor, für die Ferrule-Variante sind in der Herstellerliste derzeit jedoch keine Druckermodelle für 300 °C Thermistoren aufgeführt – angegeben ist sie für 50-W-Heizpatronen.

Brauche ich Spezialwerkzeug für den Einbau?

Nein. Die Ferrule-Seite wird in die Klemme des Mainboards gesteckt bzw. geschraubt, die Molex-Seite einfach eingerastet. Löten und Crimpen entfallen.
