BIGTREETECH SKR V3 EZ
Experten-Check Ehrliche Einschätzung aus unserem Team
- Geeignet für Anwender, die ihren Drucker gezielt auf Klipper oder Marlin mit TMC-Treibern umrüsten wollen.
- Die vollen 48 V Motorspannung setzen TMC5160-Pro-Treiber voraus – das sollte man beim Kauf einplanen.
- Durch EZ- und TMC-Treiberkompatibilität flexibel bei der Wahl der Stepper-Module.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8601S EAN 6973828110357

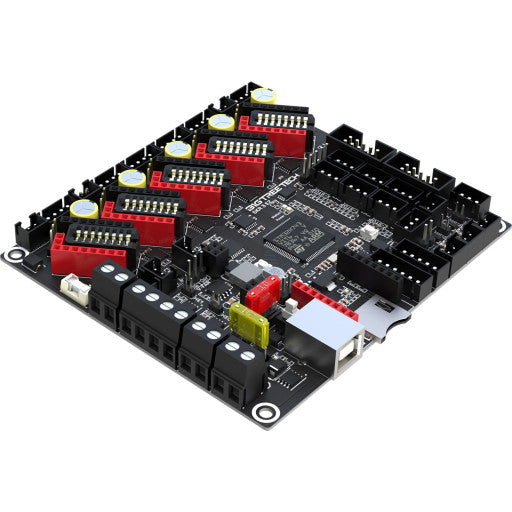

BIGTREETECH SKR V3 EZ – Leistungsstarkes 32-Bit-Board
Das SKR V3 EZ ist ein 32-Bit-Controllerboard für den Umbau und die Aufrüstung von 3D-Druckern. Es richtet sich an ambitionierte Anwender, die volle Kontrolle über Firmware, Treiber und Peripherie wollen. Kern ist ein 32-Bit-ARM-Cortex-M7-Mikrocontroller (STM32H743VI) mit 480 MHz.
Auf einen Blick – Deine Vorteile:
- Schneller Prozessor: Der 480-MHz-Cortex-M7 verarbeitet komplexe Bewegungs- und UI-Berechnungen und soll laut Hersteller ruckelfreie Drucke ermöglichen.
- Flexible Treiberwahl: Unterstützt sowohl EZ- als auch TMC-Stepper-Treiber und lässt sich an unterschiedliche Setups anpassen.
- Einstellbare Motorspannung: Per Jumper von 12 V bis 48 V wählbar (48 V nur mit TMC5160 Pro).
- Offene Firmware: Kompatibel mit Marlin, Klipper und RepRap.
- Umfangreiche I/O: Micro-SD, WLAN-Module, BLTouch und Filament-Sensor lassen sich anschließen.
Treiber- und Spannungsoptionen
Über Jumper wählst Du die Motorspannung von 12 V bis 48 V, wobei die volle Spannung nur mit TMC5160-Pro-Treibern verfügbar ist. Kompatibel sind EZ-Serie (EZ5160/2209/2208/2225/2226/2130/6609) und gängige TMC-Modelle.
Anschlüsse und Sicherheit
Das Board bietet drei CNC- und drei normale Lüfteranschlüsse, einen Micro-SD-Slot für Firmware-Updates sowie EEPROM zur Parameterspeicherung. Ein austauschbare Sicherung und Thermistor-Schutz sind laut Datenblatt gegen Kurzschluss und thermisches Durchgehen ausgelegt.
Häufig gestellte Fragen (FAQ)
Welche Firmware kann ich verwenden?
Das Board ist mit den Open-Source-Firmwares Marlin, Klipper und RepRap kompatibel. Firmware-Updates erfolgen über den Micro-SD-Slot.
Erreiche ich immer 48 V Motorspannung?
Die 48 V sind nur in Verbindung mit TMC5160-Pro-Treibern verfügbar. Ohne diese liegt die einstellbare Spannung darunter, konfigurierbar per Jumper ab 12 V.
Welche Treiber passen auf das Board?
Es unterstützt sowohl die EZ-Serie als auch Standard-TMC-Treiber wie 5160, 2209, 2208, 2225, 2226 und 2130.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 100 g |
|---|
